Уют и комфортный микроклимат дома создают в первую очередь не предметы интерьера, мебель и текстиль, а качественно установленные окна. Правильный монтаж исключает возникновение сквозняков, накопление влаги и появления грибка на откосах и стенах.
Выбор крепежных элементов основан на материале стен и конструкции оконного проема. Это могут быть строительные шурупы, анкер-болты, распорные металлические или пластиковые дюбели, анкерные пластины.
Назначение анкерных пластин

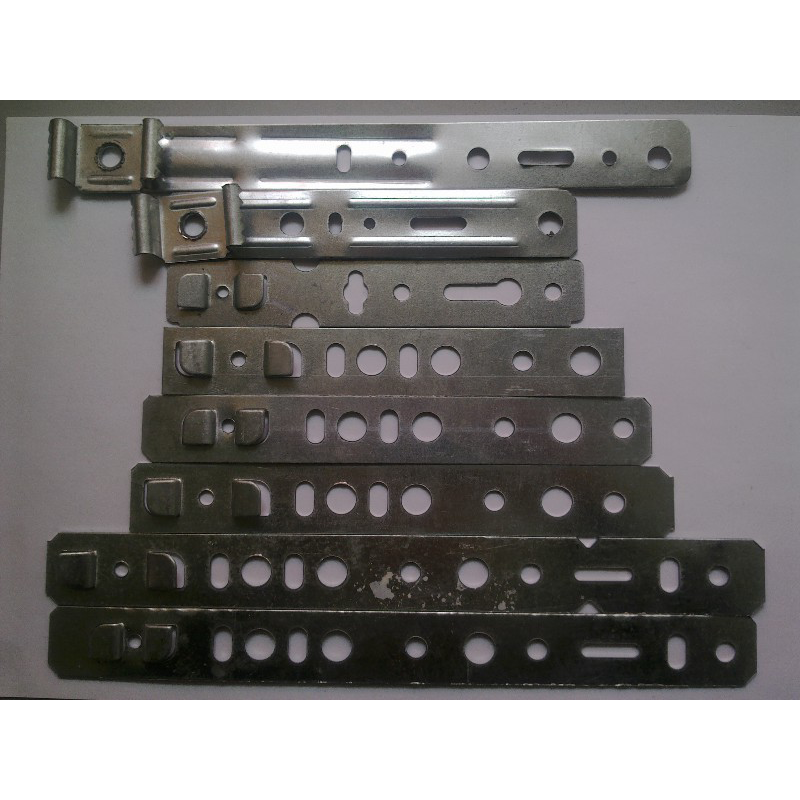

Варианты анкерных пластин
Анкерные пластины используются для установки как металлопластиковых окон так и деревянных стеклопакетов. Любая технология установки окна преследует главную цель — перенаправление всех силовых воздействий (ветер, вес окна, нагрузка здания) с плоскости стеклопакета на стену.
Пластина — это металлическая планка шириной 25-30 мм с направляющими насечками, по которым она сгибается при монтаже. Планка имеет несколько отверстий для крепления анкерами (шурупы, шурупы-саморезы) в нужном положении. Штампуются пластинки из тонколистовой стали толщиной 1,2 мм, 1,5мм, 2 мм в различных модификациях и обрабатываются антикоррозийным цинковым покрытием. К каждому профилю важно подобрать анкерную пластину по размеру.
Особенности использования пластин и их виды
Крепление на анкерную пластину не имеет альтернативы при установке оконного профиля в проем с «рыхлой» стеновой составляющей — это трехслойные стены, саманные блоки, деревянные брус, пустотелый кирпич.
Анкерные пластины бывают двух видов:
Пластины с поворотным узлом используют в том случае, если крепление в самом проеме невозможно. Монтаж на поворотный анкер используют для арочных, трапециевидных и многоугольных окон.
Обычный неповоротный анкер предназначен для крепления окна в проеме, но угол крепления также может варьироваться.
Преимущества анкерной пластины
Возможность быстро создавать с помощью пластины прочное и, одновременно, эластичное соединение окна со стеной является основным достоинством данного вида крепления. Сезонные и суточные температурные деформации окна не влияют на стойкость монтажа анкерной пластины.
Иные плюсы анкерного крепления окна на пластину:
- Нет необходимости разбирать профиль и просверливать его насквозь;
- возможность выбора точки крепления;
- простота выравнивания окна по отвесу или уровню;
- отсутствие крупных монтажных отверстий;
- исключение попадания природной влаги внутрь профиля и шва;
- при демонтаже окна пластины легко откручиваются в отличии от анкерных болтов;
- окно можно повторно переустановить;
- невысокая цена крепления;
- время установки окна сокращается в два раза, по сравнению с установкой на болты.
Преимущества монтажа окон на анкерные пластины настолько ощутимы, что их используют повсеместно при работе с любыми стеновыми материалами.
Единственный случай, когда такой вид монтажа может быть не приемлем — это установка очень тяжелых балконных секций на полную высоту стены, либо размещение нескольких рядов окон прямо друг над другом. В данном случае планируемая нагрузка на крепления может быть слишком велика и анкерные пластины стоит заметить на анкерные болты.
Монтаж ПВХ окон на анкерные пластины
Монтаж ПВХ окон или балконных блоков начинается с расчета эксплуатационной нагрузки. Вид открывания-закрывания окон влияет на опорную силу, общее тяговое воздействие на петлевой механизм и определяет необходимое количество пластин для установки. Подготовив все расходные материалы, приступаем к установке:
- Снять с наружной стороны оконной рамы транспортировочную пленку;
- Установить зубчатые «лапки» анкерной пластины в специальные выступающие части на профиле. Используйте в виде дополнительного крепления самонарезающийся оконный шуруп.
- Прикрутите пластины по периметру всего профиля, соблюдая расстояния от углов рамы 150-200 мм. Дальнейший шаг распределения пластин 500-700 мм.
- Подогните пластины в местах насечек таким образом ,что бы первый сгиб был в месте примыкания к раме, а второй — в месте крепления к оконному проему.
- Установите раму на жесткие подкладки. Они должны быть не только по углам, но и под каждой секцией окна. С помощью клиньев закрепите раму по вертикале.
- Используя уровень точно отрегулируйте раму во всех плоскостях и жестко закрепите пластины в проеме с помощью двух анкеров.
- Увлажните место монтажного шва водой с помощью распылителя.
- Произведите внутреннюю теплоизоляцию монтажного шва с помощью полиуретановой пены. Учитывайте ее расширительные свойства, что бы она не выступила на сам профиль. Для внутренней изоляции подходят также такие материалы: строительный герметик (мастика), пароизоляционные уплотнительные ленты на основе бутилового материала.
- Создание внешнего изоляционного слоя: отделка откосов штукатуркой или облицовка плотными защитными материалами (каменная плитка, фасадный кирпич).
